産 業 用 X 線 C T

CTイメージングギャラリー

■　軽自動車エンジンのシリンダブロックCT撮影動画

シリンダブロックの内部構造だけではなく、鋳物の中にある巣（空洞）の位置や形状が一目で、非破壊でわかります。この撮影に要した時間は、なんとたったの30分です。







■　車のエンジンのCT撮影

アルミ鋳造品の欠陥解析が可能です。

CTデータからCADデータへ変換するリバースエンジニアリング技術も対応。

自動車部品検査で威力を発揮します。











■　チタン製タービンブレードのCT撮影

3Dプリンタによる製作材料としてチタンがよく使用されます。チタン製タービンブレードの矢印部分に意図的に酸化物を埋め込んだサンプルを撮影しました。











■　大型トランスのCT撮影

鉄心を通しても巻き線の状態を鮮明に確認できます。









■　コンクリートブロックのCT撮影

コンクリート粒子の密度差や、内部鉄骨の状態を鮮明に確認できます。









■　水の入った電気ポットのCT撮影

大型の被写体も一度に撮影可能。











■　IGBTのCT撮影









■　Liイオン電池のCT撮影

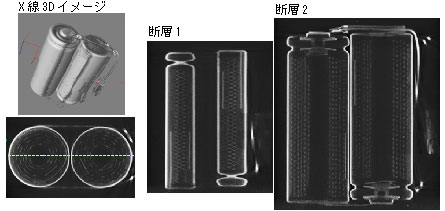

断層1は、電極が網目状になっている様子が分かります。

断層2は電極中央部の断層写真です。









■   タービンブレードのCT撮影で世界最高解像度を実現

 (左) タービンブレード切片試料写真   (右) CT撮影断層図です。

撮影は�潟}イクロスコーピックスキャン、ヤマト科学�鰍ﾆ共同で行いました。









■   携帯電話のCT撮影

 (左) 撮影した携帯電話写真   (右) CT撮影断層図です。
撮影は�潟}イクロスコーピックスキャン、ヤマト科学�鰍ﾆ共同で行いました。









■   コンクリートのCT撮影

コンクリート塊のCT撮影です。コンクリート凝固過程において形成する密度差を鮮明に捕らえています。





■   パプリカのCT撮影

種子と内部の構造が高解像で見える。右端の画像は、パプリカの断面のCTイメージング。





■   電子部品の拡大撮影

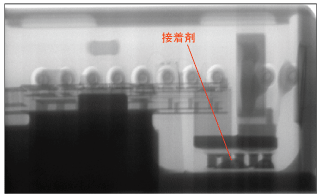

電子部品内部の接着剤も観察できています。

セラミックパッケージ内部に梱包された電子基盤が見えています。









■　ターボエンジンのCT撮影

某自動車メーカーよりターボエンジンの非破壊検査CTを受託しました。

(図1)が検査を実施したエンジンの写真、(図2)がCT撮影による立体像です。



　

　　　　　　　　　(図1)　　　　　　　　　　　　　　　　　(図2)
